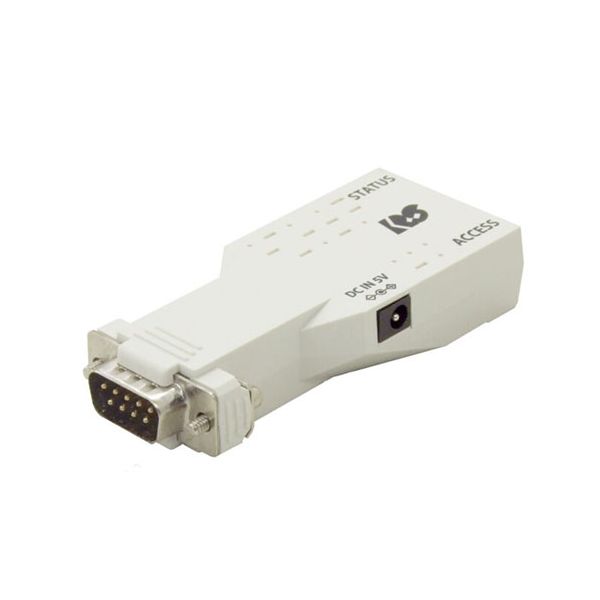

ラトックシステム Wi-Fi RS-232C 取り替えっこアダプタ RS-232C装置との繋ぎ合わせるをWi-Fiで無線電話化できる RS-WF62

■商品内容
●RS-232C機器をWi-Fi経由で制御・管理
RS-WF62はWi-Fi経由で離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。
コネクタには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。
IEEE802.11b/g/n規格に準拠し、WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証に対応しているので、様々な無線LANの環境下で使用することができます。
シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。

●アクセスポイントモード・インフラストラクチャーモード、2つのモードを搭載
RS-WF62は、ルーターなど通信機器を介して通信するインフラストラクチャーモードと、RS-WF62をアクセスポイントとして直接通信をおこなうアクセスポイントモードに対応。
インフラストラクチャーモードの設定変更後は、本製品のDIPスイッチ(1番)の変更のみで両モードを切り替えて使用可能。
離れた場所にある、固定された機器を使用する場合も、ストレスなくRS-232C機器が使用可能。
バーコードスキャナー、電子天びん、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。
※TA・モデムには対応していません。
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません。

●RS-WF62 設定手順
1. 本製品の電源を入れる。(外部電源もしくはD-Sub 9番ピン)
※ D-Subから給電する場合は、シリアル機器と接続してください。
2. RS-WF62とWi-Fiホスト端末を接続する。
3. Wi-Fiの接続設定と、通信プロパティの設定をおこなう。
4. RS-232C機器と接続し通信する。

●駆動電源はACアダプターのほかデバイスからの受給も可能
本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V～12V電源の受給も可能です。
また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ5V/300mA程度の電源を供給することもできます。
本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。

●通信状態がよくわかる通信モニターLED搭載
本製品には、接続された機器との通信状態がわかるLEDを搭載。
従来品のLEDは本体天面にあり、ポートの向きによっては見えませんでした。
本製品ではLEDをコネクタの反対側に配置することで、どの向きに挿してもデータ送受信を確認できます。

●従来品と比較しセキュリティ機能、通信パラメーターを改善
本製品はREX-WF60の後継機で、Wi-Fiのセキュリティ機能やRS-232C通信パラメーターを改善。
より使い勝手の良い製品となっております。

●WF62 Configuration Tool(Windows用 ネットワーク・シリアル設定用ツール)を提供
WF62 Configuration ToolおよびVisual Studio 2022(VC++/VB/C#)で作成した通信サンプルプログラムを提供。
また自作アプリケーションに役立つサンプルソースコードを提供。
iOS/Android用の設定ツールと通信サンプルプログラムも提供。
iOS/Android端末にはTCP/IP接続モードの通信サンプルプログラム、WindowsPC版の通信サンプルプログラムはTCP/IP接続モードに加え仮想COMポート接続モードをサポートしています。

●有害10物質不使用
RS-WF62は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。
■商品スペック
対応端末 : Wi-Fi機能を装備した以下の機種
WindowsPC、iPhone / iPad、Android搭載スマートフォン / タブレット等
対応OS : 提供するソフトウェアの対応OSは以下です
Windows : 11/10(64ビットのみ対応)、iOS、Android OS
対応デバイス : バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天びんなど、RS-232Cポート搭載の機器
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
※モデム・TAはサポートしていません
インターフェイス(RS-232C) : EIA/TIA-232-F Standards準拠
インターフェイス(Wi-Fi) : 2.4-GHz IEEE802.11b/g/n準拠
※WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証対応
RS-232C トランシーバー : EXAR SP3232ECY
Wi-Fi Module : ESP32-WROOM-32E-N4
Wi-Fi 通信周波数 : 2，412-2，484MHz
Wi-Fi 送信レベル(class1) : 13.0～19.5dbm
Wi-Fi 通信距離 : 100m程度
RS-232C 接続コネクタ : D-Sub9Pin(オス) x 1
RS-232C 入出力レベル(ドライバー) : ハイレベル出力…+5V(min)/+5.4V(TYP)、ローレベル出力…-5V(min)/-5.4V(TYP)
RS-232C 入出力レベル(レシーバー) : 入力電圧範囲 : -15V(min.) ～ +15V(max.)
RS-232C 通信方式 : 非同期通信
RS-232C 通信パラメーター(データビット) : 7/8
RS-232C 通信パラメーター(パリティビット) : None / Even / Odd
RS-232C 通信パラメーター(ストップビット) : 1/2
RS-232C 通信パラメーター(フロー制御) : RTS/CTS
RS-232C 通信速度 : 1200/2400/4800/9600/19200/38400/57600/115200/230400 bps
外形寸法 : 約73.8mm(L)×35.0(W)×16.0(T) [mm] (突起部を除く)
重量 : 約33g(本体のみ)
電源電圧 : DC+5V
消費電力 : 約130mA(送受信時 : 外部電源供給分を含まない)、約370mA(通信時最大 : 外部電源供給分を含まない)
動作環境 : 温度 : 0～55℃、湿度 : 20～80%(ただし結露しないこと)
ソフトウェア(ダウンロード提供) : WF62 Configuration Tool(Windows用設定ツール)、RATOC VSP(Windows用 COMポートエミュレートドライバー)、RS-WF62 通信サンプルプログラムソースコード(Visual Studio 2022 C++/VB/C#)、Android用設定ツール/通信サンプルプログラム、iOS用設定ツール/通信サンプルプログラム
添付品 : RS-WF62 本体、電源アダプター、補足文書(マニュアル・各種ツールのダウンロードについて)、保証書
※本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
※記載されている名称・商品名は各社の商標または登録商標です。
※予告なく外観または仕様の一部を変更することがあります。
